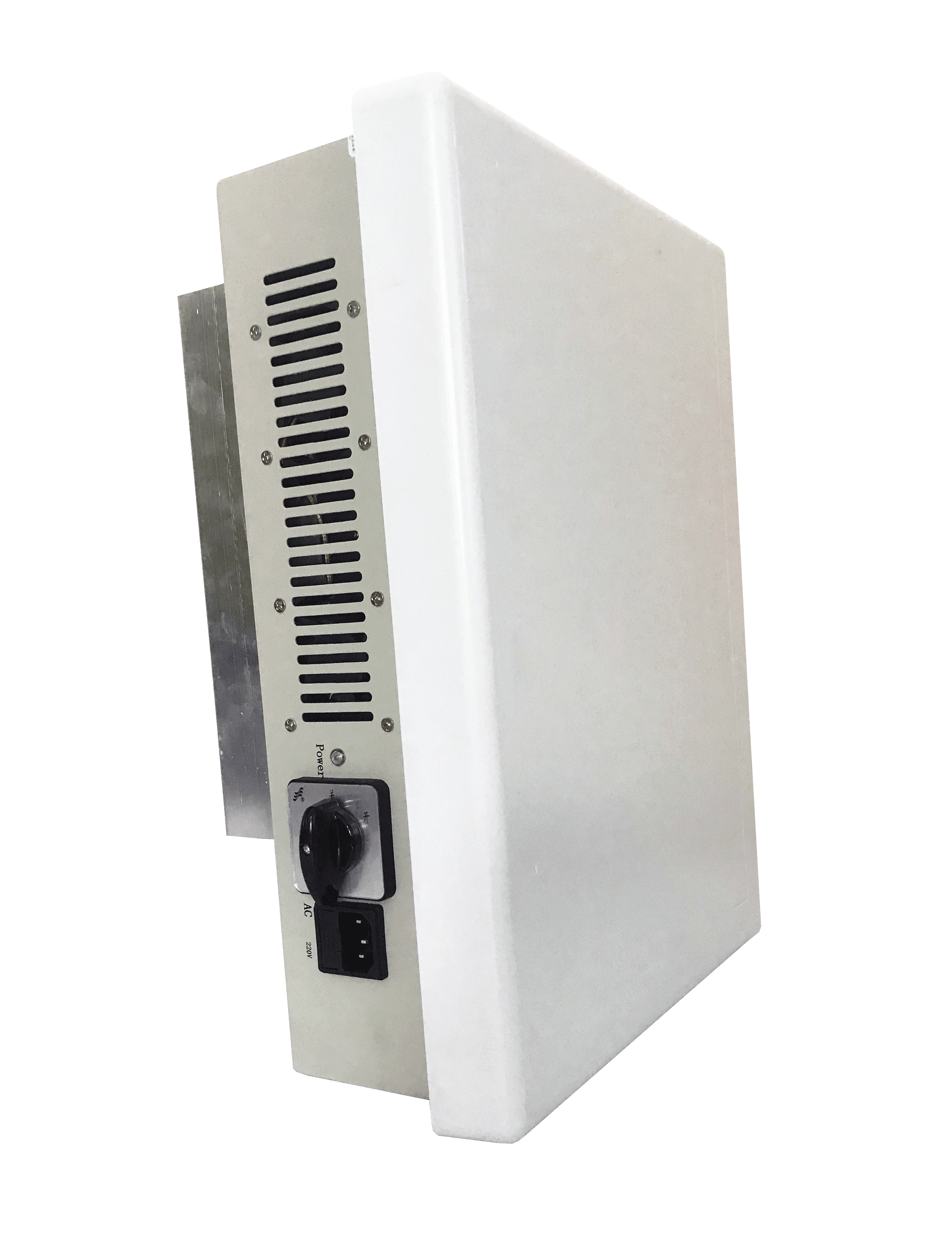

YX-505K10中功率信號屏蔽器
※產品描述※
YX-505K10手機信號屏蔽器，是針對市場需求采用國際先進屏蔽技術專門研發、生產的一款大功率手機信號屏蔽器。較一般信號屏蔽器而言，YX-505K10采用單通道5W滿功率設計，屏蔽效果更強，屏蔽范圍更廣，而且性能更穩定，適用于多種大型涉密場所特別是監獄、看守所、會議室等。YX-505K10在進入工作狀態時能在指定的范圍內自動形成屏蔽磁場，強行禁用移動電話信號，YX-505K10可對移動電話2G、3G、4G、5G通信信號及WIFI信號進行屏蔽，但又不會干擾其它電子設備工作,從而保證了所需場所的安全性，手機離開隔斷范圍,即可恢復正常使用，且對人體無任何損害，方便安全。
※適用場所※
▲ 各類會議室、禮堂、法庭、圖書館、考場、學校、電影院、歌劇院；▲ 加油站、加氣站、油氣田、油氣庫；▲ 政府、軍隊、監獄、公安、指揮系統等一切禁止使用移動通訊設備的場所。
※產品特點※
1. YX-505K10 中功率屏蔽系統，通用型能有效屏蔽國內2G/3G/4G/5G手機信號及2.4WIFI信號，也可根據客戶要求定制頻率.
2. 發射功率：每路5W，整機50W ，采用進口功放、IC。
3. 供電規格：AC 220V， (高品質工業開關電源)
4. 內置高增益定向天線
5. 散熱系統：高效鋁合金型大散熱器，內置4個散熱風扇
6. 采用高增益定向天線，避免了對周邊居民正常信號干擾。
7. 工業開關，采用阻燃PC材料，絕緣性能好，耐高溫，不易老化
8. 內置工業電源適配器，設計軟啟動電路，交流浪涌電流限制，工作溫度低，使用壽命長。
※產品解析※
※產品參數※
|
項目 |
參數 |
頻率（單位：MHz） |
備注 |
|
發射頻段 |
1.CDMA |
869-894 |
可提供定制服務，如需定制，需與工程人員溝通確認 |
|
2.DCS/PHS |
1800-1925 |
||
|
3.GSM |
925-970 |
||
|
4.TDSCDMA |
2010-2025 |
||
|
5.CDMA2000、WCDMA |
2110-2170 |
||
|
6.4G1 |
2300-2400 |
||
|
7.WIFI |
2400-2500 |
||
|
8.4G2 |
2510-2690 |
||
|
9.5G1 |
3400-3600 |
||
|
10.5G2 |
4800-5000 |
||
|
最大輸出功率 |
≥38.5dBm |
單路輸出功率 |
|
|
供電方式 |
220VAC--27VDC/18.5A/500W |
內置工業電源適配器 |
|
|
整機功耗 |
≤300W |
|
|
|
相對濕度 |
≤85% |
保存時，應保持主機干燥 |
|
|
環境溫度 |
-30℃至60℃ |
|
|
|
主機尺寸 |
L:400*W:300*H:150（單位：mm ） |
不含外包裝 |
|
|
天線 |
內置定向陣子天線 |
|
|
|
風扇 |
6015*4 |
27V/0.2A |
|
|
主機重量 |
7.5Kg |
不含外包裝 |
|
|
清潔與保養 |
清潔時禁用化學溶劑，濕抹布即可，無需保養 |
|
|
|
注意事項 |
1. 請確認開關處于關閉狀態，先上電后開機。 2. 請遠離腐蝕性氣體及液體，并做好防塵防潮工作，以免加速設備內部元器件的老化 3. 設備長時間工作后外殼溫度較高，注意燙傷。 4. 內有陶瓷器件，切勿摔砸。 5. 屏蔽器的有效覆蓋范圍是以屏蔽器天線面的扇形區域,因此使用時注意正確安裝位置 6. 屏蔽器應放置在通風較好的地點,盡量避開大型物體遮擋,避開強熱源和強電磁源,以保證屏蔽效果 7. 最佳安裝高度為1.5-2米 |
|
|
※單路發射功率參考表※
|
CDMA |
DCS |
GSM |
TDSCDMA |
WCDMA |
4G1 |
WIFI |
4G2 |
5G1 |
5G2 |
總電流 |
|
≥38.5dBm |
≥38.5dBm |
≥38.5dBm |
≥38dBm |
≥38dBm |
≥38dBm |
≥38dBm |
≥37.5dBm |
≥36dBm |
≥34dBm |
27V 11A |
|
≥7W |
≥7W |
≥7W |
≥6W |
≥6W |
≥6W |
≥6W |
≥5.5W |
≥4W |
≥2.5W |
